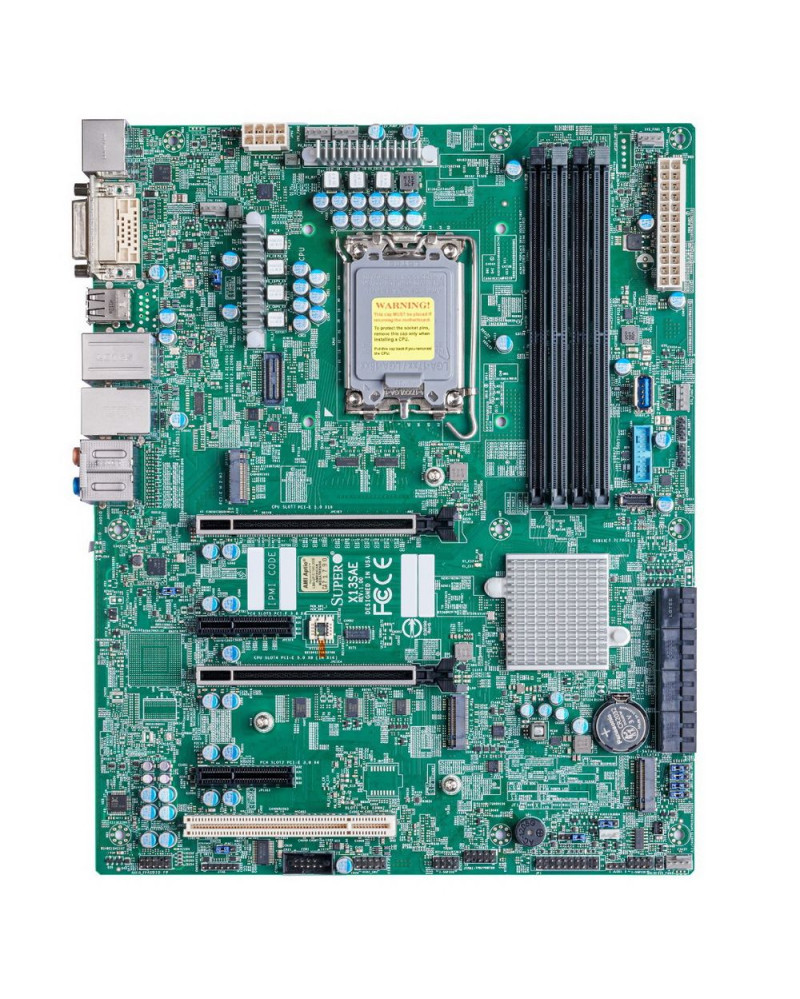

Материнская плата SuperMicro MBD-X14SAE-O

Основное

Вид поставки

RTL

Модель

X14SAE

Тип

Материнская плата

Графический процессор

Графический чипсет

Aspeed AST2600

Память

Количество слотов памяти

4

Максимальная частота памяти OC (overclocked), МГц

4400

Максимальный объем памяти

192 ГБ

Минимальная частота памяти, МГц

4400

Объем видеопамяти SidePort, МБ

64

Поддержка буферизованной памяти (RDIMM)

Нет

Режим работы памяти

2-канальный

Тип оперативной памяти

DDR5

Форм-фактор модуля памяти

DIMM

Производительность

Максим. TDP центрального процессора, Вт

150

Максимальное кол-во ядер процессора

24

Частота системной шины, МГц

100

Интерфейсы и разъёмы

Com порт (RS232, Serial, DB9) внутр.

1

Аудиовыход 7.1

1

Версия PCI Express

5.0

Основной разъем питания

24pin

Поддержка RAID-массивов SATA

0, 1, 5, 10

Поддержка коррекции ошибок (ECC)

Да

Разъем для процессора

LGA1851

Разъем питания процессора

8pin

Разъемов для вентиляторов 4 pin

5

Разъемов для установки процессора, шт

1

Цифровой оптический выход (выход S/PDIF)

1

Габариты и комплектация

Глубина, мм

244

Комплект поставки

материнская плата, документация, 4 кабеля SATA (CBL-0044L), заглушка панели I/O (MCP-260-00151-0N)

Ширина, мм

305

Прочее

BIOS

32 MB AMI UEFI BIOS

DisplayPort

1

DVI-D

1

HDMI

1

PCI

1

PCI-Ex16

2

PCI-Ex4

2

RJ45

2

SATA 6 Гб/с

8

USB 2.0 (480Mbit/s)

2

USB 2.0 (480Mbit/s) внутр.

4

USB 3.0 (USB 3.1 Gen1, USB 3.2 Gen1, 5Gbit/s)

3

USB 3.0 (USB 3.1 Gen1, USB 3.2 Gen1, 5Gbit/s) внутр.

5

USB 3.2 (USB 3.2 Gen2x2, 20Gbit/s)

1

USB-С 3.2 (USB-С 3.2 Gen2x2, 20Gbit/s) внутр.

1

Аудиочипсет

Realtek ALC888S

Внимание

Характеристики слотов PCI-E (количество линий) рекомендуем уточнять на сайте производителя

Количество USB-A (всего)

5

Количество USB-C (всего)

1

Количество каналов аудио

7.1

Количество сокетов M.2

3

Макс. допустимый форм-фактор M.2

2280

Максим. скорость передачи, Мб/с

2500

Наличие SidePort

Да

Особенности

Поддержка процессоров Intel Core i9/i7/i5/i3 14/13/12-го поколений

Позиционирование использования

Server/Workstation

Производитель чипсета

Intel

Ресурсы для скачивания

https://www.supermicro.com/manuals/motherboard/X13/MNL-2425.pdf

Серия продукции

MBD-X14SAE

Сетевой контроллер

1 - Intel i225V, 1 - Intel i219LM

Тип ключа M.2

M

Тип сокета M.2

PCI-E x4

Форм-фактор

ATX

Чипсет

Intel W680
